2. 체결력을 결정하는 요인: 볼트는 왜 풀릴까요?

​

볼트의 체결력을 결정하는 요인 즉, 볼트가 의도치 않게 풀리게 되는 이유는 크게 두가지로 분류할 수 있습니다.

​

1. Spontaneous Loosening (자발적인 풀림)

2. Slackening (느슨해짐)

​

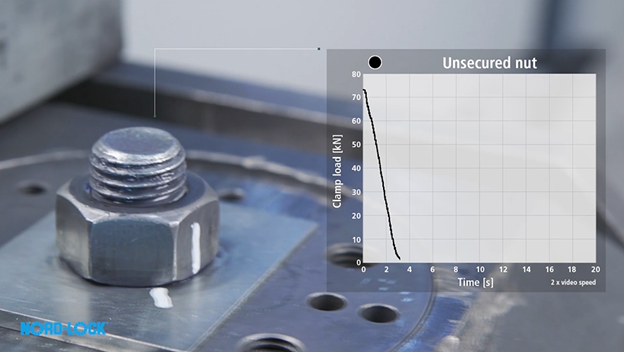

자발적으로 풀리는 현상은 진동, 외부하중 (static or dynamic), 열사이클과 같은 외부 요인으로 인해 볼트가 회전할 수 있을 때 발생하며 화스너가 조금만 회전해도 체결력을 크게 잃을 수 있습니다.

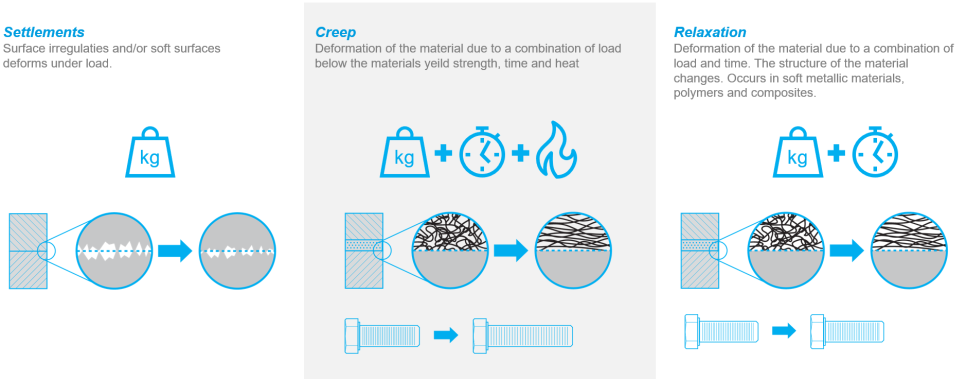

또한, 볼트가 느슨해 지는 현상은 아래와 같이 3가지로 설명할 수 있습니다.

​

▶ 침하 (Settlement): 체결된 부품 표면의 영구 변형으로, 불규칙한 표면이나 연성인 표면에서 주로 발생합니다.

​

▶ 크리프 (Creep): 체결부에서 재료의 항복 강도보다 높은 수준의 응력에 장기간 노출되어 일어나는 영구 변형이며, 고온 적용분야에서 잘 발생합니다. 볼트에 적용된 응력이 항복강도 수준에 미치지 않더라도 서서히 영구적으로 변형되는 현상을 말합니다.

​

▶ 이완 (Relaxation): 하중과 시간의 조합으로 인해 체결된 부품의 구조가 재구성되어 나타나는 재료의 변형입니다. 볼트에 가해진 응력 중, 탄성에 해당하는 응력 성분이 제거되면서 탄성변형의 일부가 소성변형으로 변환되어 변형량이 고정되는 현상입니다.

​

​

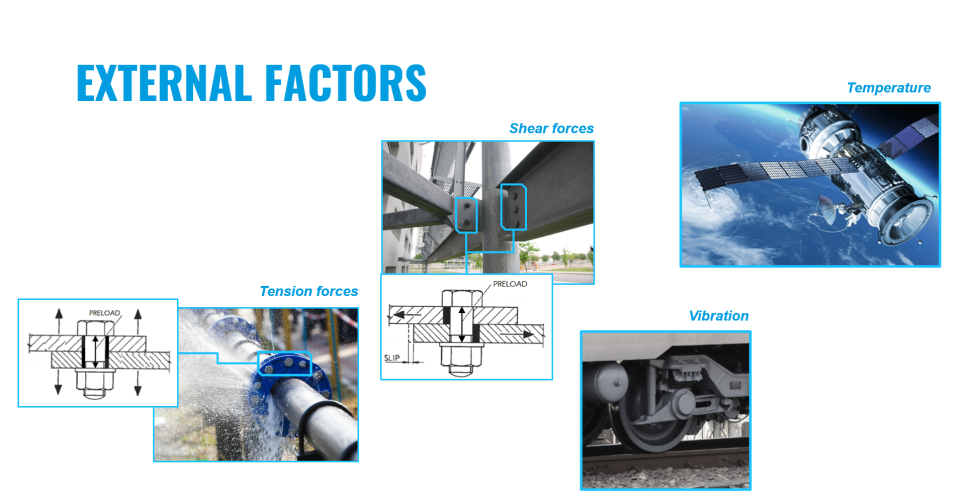

체결부 설계에서 외부하중, 볼트 및 체결 부품의 재질 그리고 열, 진동과 같은 환경 등을 고려하는 것이 매우 중요합니다.

​

볼트의 재질과 사이즈 선택 후 내부식성과 같은 조건을 고려하여 표면 처리를 결정할 수 있습니다. 보통 표준에서 통용이 되는 내용들이지만, 특수한 경우는 볼트의 구성, 나사산의 형태 등을 커스터마이징할 수 있습니다. 일단, 저희는 ISO나 ASME의 훌륭한 규격서에서 알맞은 볼트/너트를 잘 골라서 사용하는 것을 기준으로 하겠습니다 😄

​

지금까지 체결력을 결정할 때 필요한 요인들을 살펴보았습니다. 지난 포스팅에서 체결력은 토크를 볼트/너트에 전달하면서 발생한다고 설명하였습니다. 그렇다면, 정확한 체결력을 주기 위한 토크값은 어떻게 결정할 수 있을까요? 다음 포스팅에서 확인해 보겠습니다!



​
